一、案例背景

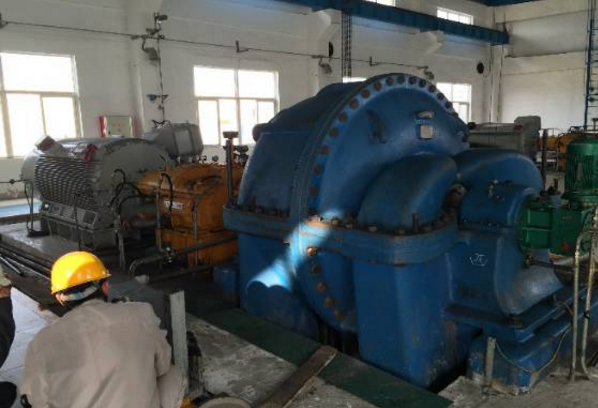

某鋼廠鼓風機(見圖1)驅動端軸承振動嚴重超標,屢次啟機失敗,非驅動端軸承振動正常。轉子兩次送至修理廠作平衡,故障仍舊。九洲普惠通過測試和檢查,再次確認故障是由于平衡問題引起,送回修理廠高速動平衡后,正常啟機,故障消除。
圖1 驅動端振動異常軸承
二、數據分析
通過啟機振動分析,發現驅動端振動明顯高于非驅動端,能量為工頻,在排除了振動探頭支架共振,以及瓦背緊力不足的可能原因后,再次確認是動平衡故障引起的振動超標,不平衡位置可能位于聯軸器側。
檢查探頭接線、電壓、動態信號、固定支架,確認儀表指示正常;復查瓦背緊力,按廠家要求上限安裝。確認是動平衡故障后,在靠背輪處(見圖2)嘗試現場加重,無奈由于加重條件限制,效果不佳。從安全角度考慮,最終決定送至修理廠重新高速動平衡。
圖2損壞的軸承外圈滾道
三、九洲普惠經驗
從高速動平衡返廠后的啟機效果來看,振動大幅減小,確認此故障是由于轉子動平衡引起。而之前兩次修理廠的動平衡效果未能滿足要求,說明低速動平衡一般適用于剛性轉子,而對于撓性轉子效果較差,高速動平衡是解決此類問題的首選。
