風機加裝調速裝置對轉子的影響

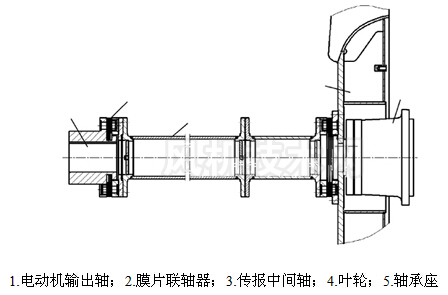

風機轉子部分簡圖-九洲風機

風機加裝調速裝置后，風機的轉速（運轉頻率）會隨著工況的變化而變化，九洲風機根據傳動系統運動方程：

　　　　T電機力矩-T負載轉矩=Ｊ（dn/dt) 　　　　　(1)式

①當T電機力矩＞T負載轉矩時，風機加速運行。

　　在加速過程中，隨著變頻器輸出頻率的上升，其定子旋轉磁場同步轉速也隨之上升，但轉子轉速因?yàn)轵?qū)動系統的慣性而不能跟上，產生了轉差;

②當T電機力矩＜T負載轉矩時，風機減速運行。

　　在減速過程中，變頻器輸出頻率下降，電動機轉子的轉速由于驅動系統的慣性而跟不上同步轉速的下降，使得轉子轉速高于同步轉速而產生轉差，電動機處于再生制動狀態。再生制動狀態時，電動機處于發電機狀態，所生的轉矩和轉子旋轉方向相反，能夠促使電動機迅速下降；

③當T電機力矩=T負載轉矩時，風機定速運行。

　　由公式(1)可以看出，風機負載轉矩與電機轉矩、加減速時間以及系統慣量有關。由流體力學可知，P（功率）＝Q（流量）×H（壓力），流量Q與轉速N的一次方成正比，壓力H與轉速N的平方成正比，功率P與轉速N的立方成正比。由T負載轉矩=9 550P/N可知，風機作為變負載終端，其負載轉矩T負載轉矩與轉速N的平方成正比。

由九洲風機以上的分析可知，在變轉速狀態下，轉子不斷承受著很大交變載荷（力矩）的沖擊，其交變應力大于定轉速工頻運行，極易造成轉子的疲勞損壞。
